   对于电度表，大家并不陌生。不仅在工业电网中使用，在我们平时用电都会涉及到该产品。对于电度表的认知，简单的可以理解为是用来测量电能的仪表，俗称电度表。对于当下使用最多的当属电子电度表，而机械电度表也特定的场所也有使用。那么这两种电表的原理是什么？

1、机械电度表工作原理

   当电能表接入电路时,电压线圈和电流线圈产生的磁通穿过圆盘,这些磁通在时间和空间上不同相,分别在圆盘上感应出涡流

   由于磁通与涡流的相互作用而产生转动力矩使圆盘转动,因磁钢的制动作用,使圆盘的转速达到匀速运动

   由于磁通与电路中的电压和电流成正比例,使圆盘在其作用下以正比于负载电流的转速运动,圆盘的转动经蜗杆传动到计度器,计度器的示数就是电路中实际所使用的电能。

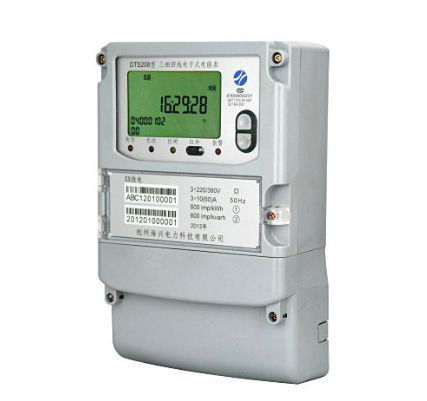

2、电子电度表基本原理

   电子式电度表是利用电子电路/芯片来测量电能。用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号,用分流器或电流互感器将电流信号变成可用于电子测量的小信号。利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法,并对电能进行累计,然后输出频率与电能成正比的脉冲信号。脉冲信号驱动步进马达带动机械计度器显示,或送微计算机处理后进行数码显示。

   以上为两种电表的介绍，文章来自电力微机保护网。
