对于发电机来讲，转子接地保护装置是专门为其配套使用的一款微机保护。保护原理如下：

  一、转子一点接地保护

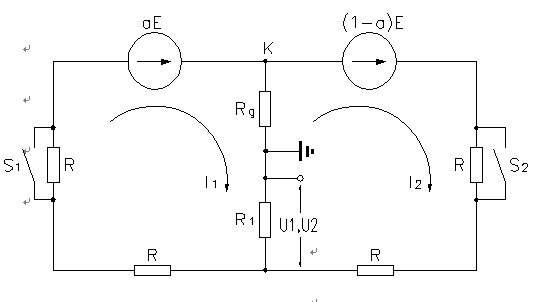

  该保护主要反映转子回路一点接地故障。采用乒乓式开关切换原理，通过求解两个不同的接地回路方程，实时计算转子接地电阻和接地位置。原理图见下图所示。其中：S1、S2为由微机控制的电子开关，Rg为接地电阻，a为接地点位置，E为转子电压。4个降压电阻R，一个测量电阻R1。当S1闭合，S2断开时（状态1），在R1上测得电压为U1，S1断开，S2接通时（状态2）在R1上测得电压为U2。△U=U1-U2。接地电阻和接地位置计算公式如下：

计算接地位置并记忆，是为判断转子两点接地作准备的。为防止保护误动及计算溢出，特设启动判据：E > 启动电压定值，其中E为励磁电压。

当Rg小于或等于接地电阻整定值时，经延时发转子一点接地信号或作用于跳闸。

在保护装置的液晶主界面上可实时显示转子接地电阻值和接地位置。

 技术指标

① 接地电阻高定值整定范围：1~50kW，整定误差不超过±5%；

② 接地电阻低定值整定范围：0.1~20kW，整定误差不超过±5%；

③ 接地电阻高定值延时整定范围：1.0~10s，整定误差不超过±5%；

④ 接地电阻低定值延时整定范围：1.0~10s，整定误差不超过±5%。

 整定计算

① 接地电阻整定值取决于正常运行时转子回路的绝缘水平；

② 接地电阻高定值可整定为10kW及以上延时(4~10s)动作于发信号；

③ 接地电阻高定值可整定为10kW以下延时(1~4s)动作于发跳闸。

功能调试说明

功能调试前先对采样进行校准：

零点校准，和常规保护零点校准相同，进入采样数值界面后按向右按键，注意的是校准时，请不要加信号。

一点接地保护动作判据：

1）．RLP01  一点接地－“告警/跳闸”；

2）．接地电阻值 ≤ 一点接地定值（Rdz1）；

3）．励磁电压大于励磁电压启动值Uqd；

4）．延时时间 ≧ 一点接地延时 Tzd1；

满足以上条件，若投“跳闸”保护立即出口3J(C7/C8)、4J（C9/C10）、5J（C11/C12）、6J（C13/C14），同时驱动事故信号继电器11J（C1/C3）（直到手动复归，继电器才返回），面板事故灯亮；若投“告警”保护即驱动告警信号继电器C1/C2（直到手动复归，继电器才返回），面板告警灯亮。

在事件记录里的保护事件里可以看到一点接地动作的记录，记录里有动作时间、动作名称，按确定键后可以看到接地电阻动作值Rg，此动作值是电阻值，单位为KΩ。

一点接地返回条件：

1）励磁电压<电压启动值；

2）一点接地故障消除。

满足以上任一条件即可返回。

一点接地试验过程：

1）.加入一个大于启动电压的励磁电压

2）.在接线端子F1与F2处接入一个电阻，则对应液晶的显示电阻即为接入的电阻值，此时的接地位置系数aK应为1.00左右，表示接地位置在最靠近Ue的负端。

3）.在接线端子Z1与F2处接入一个电阻，则对应液晶的显示电阻即为接入的电阻值，此时的接地位置系数aK应为0.00左右，表示接地位置在最靠近Ue+端。

4）.当接入的电阻低于设置值时，一点接地动作。程序会记录下该接地位置，为两点接地作准备。

二、转子两点接地保护

该功能是在一点接地保护的基础上实现的。当接地位置的变化量大于某一定值时，则认为发生了两点接地，保护瞬时跳闸，adz2为两点接地定值。

两点接地动作判据：

1．RLP02  两点接地－“投”；

2．一点接地动作；

3．励磁电压大于启动电压；

4．接地位置系数和一点接地动作时的值进行比较，当变化值大于两点接地定值adz2；

5．延时时间 ≧ 两点接地延时 Tzd2；

满足以上条件，保护立即出口C7/C8、C9/C10、C11/C12、C13/C14同时驱动事故信号继电器C1/3（直到手动复归，   继电器才返回），面板事故灯亮。

在事件记录里的保护事件里可以看到两点接地动作的记录，记录里有动作时间、动作名称，按确定键后可以看到   动作值，此动作值是接地位置变化值Dak。

两点接地返回条件：

1）励磁电压<电压启动值；

2）有一点接地故障消除或者两点接地故障都消除。

满足以上任一条件即可返回。

两点接地试验过程：

一点接地动作之后，在加入一个电阻到连接F2和Z1 （或者 F2和F1），根据第一点的接地情况，使两点接地时的接地位置系数aK与第一点接地时的接地位置记录值相比，变化值大于设置值时，两点接地动作。

现场出现一点接地怎么处理？

一般情况下转子接地保护功能投的 是一点接地告警。两点接地跳闸。出现一点接地时，及时观察现场情况。确保转子接地保护功能全部投入。待电机停机检修时，着重处理。

当出现两点接地，无疑对发电机的危害是非常大的，此时转子接地保护直接跳闸。
