   在光伏发电系统中，根据光伏并网系统是否允许通过配电变压器向主电网馈电，一般分为可逆流光伏并网发电系统和不可逆流光伏并网发电系统。对于不可逆的光伏发电系统，要求安装防逆流保护装置，也称为逆功率保护装置。

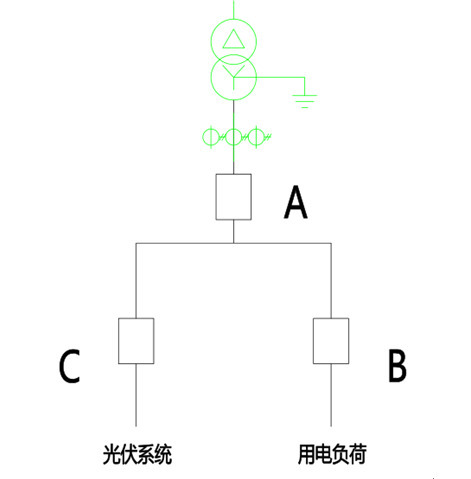

以上图为例：

1、 如果 C处光伏发电的功率＜ B处负荷的功率，说明光伏发电无法满足负载需求的情况下，仍然有部分电流从 400V电网流向负荷，无需防逆流；

2、 如果 C处光伏发电的功率＞ B处负荷的功率，说明光伏发电已经大于负载需求的情况下，会有部分电流流向 400V电网负荷，此时就需要防逆流装置。

a.在光伏电源为多个的情况下，可以选择切除一个或几个，直至 C处光伏发电的功率≤ B处负荷的功率。

b.在光伏电源仅为 1 个的情况下，可以选择限功率光伏发电或增大负荷负载，直至 C处光伏发电的功率≤ B处负荷的功率。

3、 若在 B、C两处增设智能电度表，进行光伏发电量 B与负荷负载 C的信息采集和比较，并通过选择限功率光伏发电或增大负荷负载进行防逆流功能。

4、 通常做法是在 A处增加 1 只双向电度表或单向电度表（以 400V电网流向负荷负载为正），如果发现电流为正，则选择限功率光伏发电或增大负荷负载。

   综上为逆功率保护装置的实际应用情况。对于自发自用余电不并网的项目目前还是比较多。由于手续简单，光伏发电安装可以供自己内部消耗，无论从经济上还是其它方面来讲，都是比较合适的。
