系统介绍

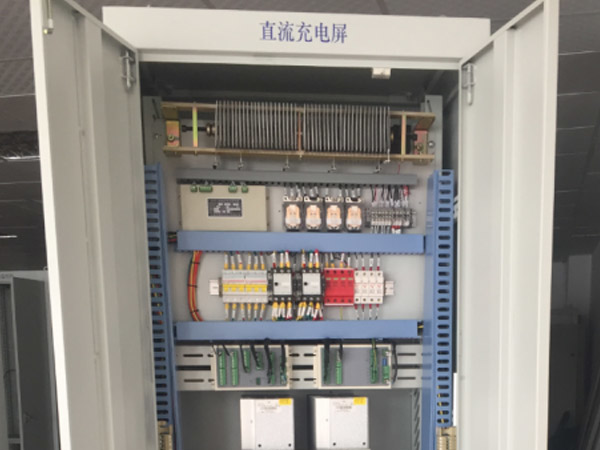

 直流电源控制系统是一种采用触摸屏和程控器进行控制和显示的一种智能控制系统,它采用动画画面方式将直流控制系统中整流、均浮充、逆变放电以及母线电流电压,单体电池电压,绝缘故障檢等数自动显示出来,从而使人机对话环境良好,整个系统运行状态一目了然。启动时只要在触摸上轻轻一按,整套系统就会自动运行。运行中若要览一下该系统的工作状态,只要按触摸屏上的汉子导向,就可以直接看到系统的现况及全部运行数据,由于采用程控器控制,设备投入运行后,维护、维修的工作量甚微,一旦出现故摩报,报信息查询将会给出正确圆满的提示

系统功能

1、显示功能:通过画面转换,在触摸屏上乘用按,指示灯、文字,数据、仪表

方块图,状态图,曲线等多种形态显示系统动态过程和静态资料

2、屏幕入功能(选择屏幕密码等级)

1)切换显示画面2)调整背景光3)输入触点(0N/OF信号)4)设置数据5)修改参数

3、屏幕报警功能画面和报警装置同时报警在正常状态下,由中央控制系统自动执行整个直流控制屏的监控,当中央控制系统发生故障时,将自动切换到手动状态可扩展电池电压测量,接地选线功能。

4,”四谣”控制功能备有RS-232、RS485、422接口

系统参数

输入电压:304V-456V(三相)

电网频率:50Hz±10%

功率因素:≥0.95

效率:94%以上

输出直流电压:190V-300V或95V-150V

输出直流电流:充电?？槭俊寥萘?5A/10A/20A)

输出无级限流特性稳定电流度:≤±0.5%

稳压精度:≤±0.5%

纹波系数:≤0.05%回缩电流≤20%额定电流,

可恢复输入过、欠电压可恢复

输出欠压:196V±2V,98V土2V

过电压?；?325V±5V,162V士2V

相对温度:≤90%(20±5℃)

绝绿电阻:≥10M2

可闻噪音:≤45DB

环境温度:-5℃~+45℃

绝缘强度:输出对地、输入对低、翰入

对输出施加2KVAC,1分钟无

飞弧无闪络
